楔形流量計概述

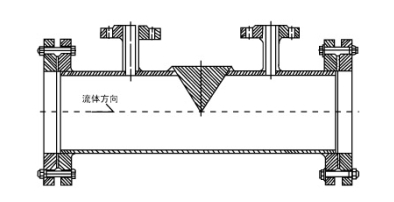

楔形流量計是八十年代開始逐步走向?qū)嵱玫囊环N新型流量計，其檢測件是一個V字形楔塊（又稱楔形節流件），它的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游側產生直流。因此特別適用在石油、化工等行業中用于體積流量和質量流量的測量。
楔形流量計工作原理

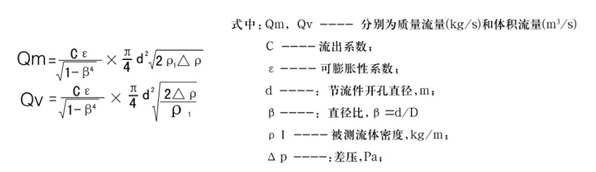

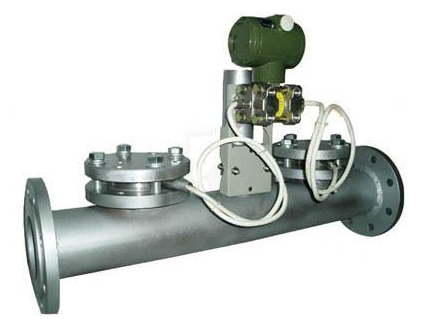

楔形流量計由楔形流量裝置和差壓變送器組成。當介質流過楔形節流件時，在節流件前后產生差壓，對于任何流體，在很寬的流量范圍內，甚至雷諾數低至300，流量與差壓的平方根成比例關系；差壓變送器將來自流量裝置的差壓值轉換成4~20mA的標準輸出或流量顯示值
楔形流量計性能特點
-
可用于粘滯性液體的流量測量，粘度可高達500MPa*S，如燃油，渣油及重油等；
-
適用于含懸浮顆粒的液固混合物，如漿狀流體，污水等的流量測量；
-

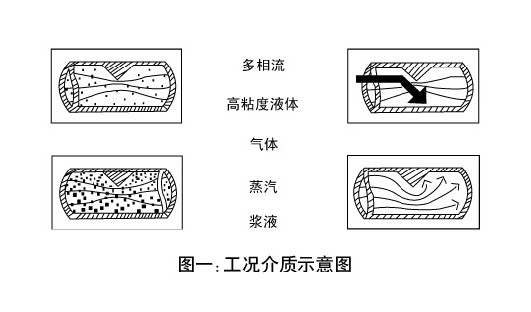

混相流型楔形流量計可用于泥漿，煤水懸浮液，煤焦油，懸濁液等液固兩相流（如圖二）；
-
雷諾數使用范圍寬廣，可適用于極低的雷諾數（ReD=300），而雷諾數上限可達10²*³以上，因此亦可用于氣體，蒸汽之類的流體的流量測量（如圖二）；
-
差壓信號穩定可靠，測量精度高，重復性好，壓力損失低。
-
整體結構形式無可動部件，使用壽命長。
-
安裝方便，免于維護。
-
雙向流量測量。
-
具有小的直管段要求：上游5倍管道直徑，下游2倍管道直徑。
楔形流量計技術參數
|
項目
|
指標
|
|
雷諾數
|
＞300
|
|
準確度
|
±0.5%，±1%，±3%
|
|
重復性誤差
|
0.2%
|
|
測量口徑
|
1∕2＂（DN15）~24＂（DN600）
|
|
量程比
|
10:1
|
|
介質溫度
|
（-20~150）℃
|
|
過程連接
|
法蘭連接
|
|
壓力等級
|
ANSI 150LB，300LB，600LB
PN16，PN25，PN40，PN63，PN100
|
|
取壓口
|
法蘭式，螺紋式
|
|
材質
|
碳鋼，不銹鋼，哈氏合金等
|
|
測量方向
|
正∕反向測量
|

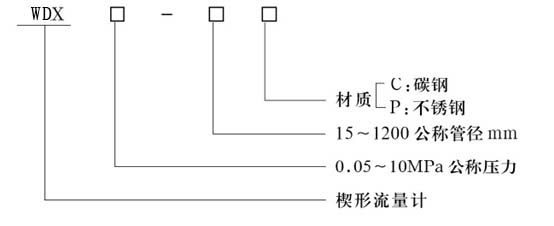

楔形流量計選型說明
楔形流量計典型應用：在煉焦、煉油、化工等企業中的焦油、瀝青、殘?jiān)?、石蠟油、易結晶油等各種低流速，高粘度液體介質的流量測量
楔形流量計安裝注意事項
水平管道測液體，取壓口最佳位置0~180°，差壓變送器垂直安裝在三閥組的垂直端面上。水平管道測量氣體時，取壓口最佳位置270°，變壓變送器水平安裝在三閥組頂水平面上。垂直管道測液體，差壓變送器安裝在垂直管道低端取壓口一側，且垂直安裝在低于取壓口的三閥組板垂直端面。流體必須自下而上垂直管道測氣體，差壓變送器安裝在垂直管道高端取壓口一側，且水平安裝在高于取壓口的三閥組板水平面上。對流體流向沒有要求。原則：氣體測量中導壓管路、三閥組管路和差壓變送器正負壓側容室不能有液體。液體測量中，導壓管路、三閥組管路和差壓變送器正負壓側容室不能有氣體積存。
|
