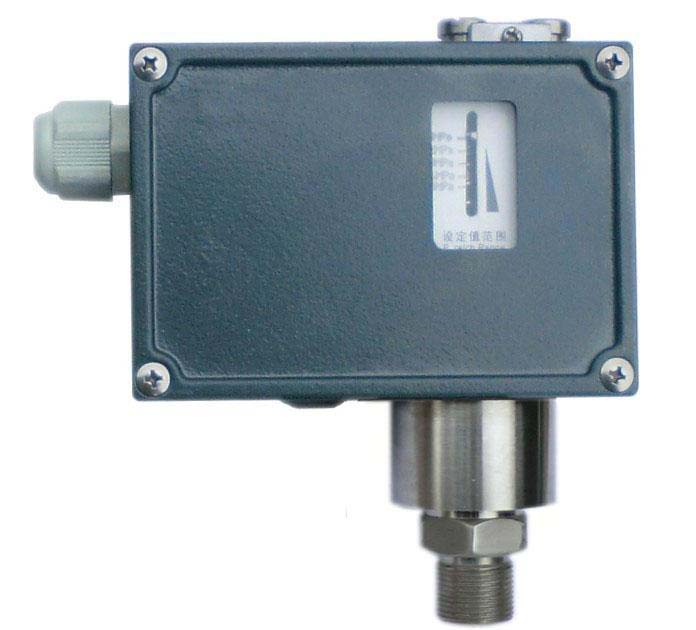

WD-BD610 壓力開關
膜片式傳感器
用于空氣等中性氣體和液體介質。
設定值調節范圍 -2.5…5 (KPa)MPa。
□ 壓力開關 主要技術性能
工作粘度：<1╳10-3m2/s
開關元件：微動開關
外殼防護等級：IP65（符合DIN40050，
與GB4208中IP65相當）
環境溫度：-5～40℃
介質溫度：0～90℃
抗振性能：40m/s2 D500/7DK：20m/s2
重復性錯誤：≤1.5%
觸點容量：AC 380V 6A（阻性）
DC 24 0.25A
□ 設定值的調整（詳見壓力控制器設定值的調整）
*在實際工作中，即使短暫的壓力峰值，也不能超過此值。
□ 壓力開關設定值的調整
1、不可調切換差的控制器設定值調整步驟。舉例說明如下：
例：選用訂貨號為0814700的控制器，要求將壓力上升至0.5MPa(上切換值)發出觸點信號，其操作步驟參見1.1～1.5。（如圖一所示）
1.1 松開鎖緊器，將產品旋入壓力校驗臺的螺紋接口上，注意必須用扳手夾持傳感器的平面部分，絕對防止開關殼體與傳感器發生相對轉動。
1.2 打開蓋板，將電纜穿過電纜接口接入端子板中，電纜另一頭接上萬用表。
1.3 將壓力加至0.5MPa，此值可以從標準壓力計中讀出。
1.4 順時針旋動設定值調節螺桿，使設定值由大變小，直至開關觸點在0.5MPa處切換。
1.5 旋緊鎖緊器，調節壓力校驗臺的壓力，使壓力在0.5MPa上下來回變化，
檢驗壓力上升時，觸點的切換值是否是0.5MPa，此值即為要設定的上切換值。其對應的下切換值應是0.5MPa減去切換差0.03MPa（左右），即為0.47MPa（左右）。

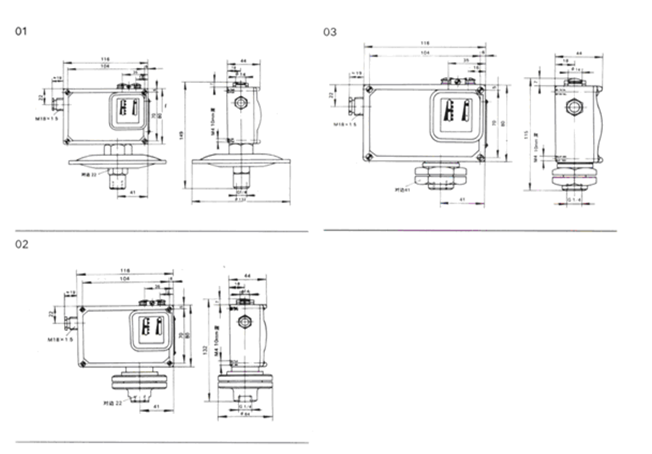

□ 壓力開關外形及安裝尺寸 單位：mm
? 附件
可供選用的附件目錄編號：0574767，0574773，05774772，0574771，SC5，SC5.470.505
訂貨目錄編號為0802200至0802800，0812200至0812800，0812207至0812807，0852280至0852880，0842280至0842880的低電壓控制器用定貨目錄編號為0574771的安裝支架，其余用0574772。
□ 壓力開關選用和安裝
? 選用控制器，最好使預定的設定值位于控制器設定值調節范圍的中間部分。一般為調節范圍的20％～80％。
? 控制器若要安裝在室外時，應給予足夠的防護，使免受環境溫度的劇烈變化，陽光直接輻射，腐蝕性氣體或水的滲入。
? 對于有壓力峰值及脈沖壓力的受控液體介質，可在控制器接口上安裝一個壓力沖擊阻尼器，以消除壓力峰值的不利影響。
? 安裝電纜時，應將電纜引入處的壓緊螺母擰緊，以免電纜松動，并有效防止水流等液體的滲入。允許穿過的電纜外徑為10－12mm
? 電纜導線插入端子板內部應足夠深，并旋緊端子板緊固螺釘。
? 控制器蓋板打開前，應先切斷電源。
? 觸點容量不得超過額定值。
? 外殼內外接地要可靠。
? 安裝（或拆卸）控制器時要特別注意：
? 安裝（或拆卸）必須用扳手夾持傳感器的平面部分，絕對防止傳感器與開關殼體發生相對轉動。（如右圖所示）
管道接頭旋入傳感器內深度不可超過12mm。
|
