潤滑油流量計
潤滑油流量計產品特性：
?耐高壓 （1.0-45MPa）
?耐高低溫（-196℃-200℃）
?可測量各種粘性介質

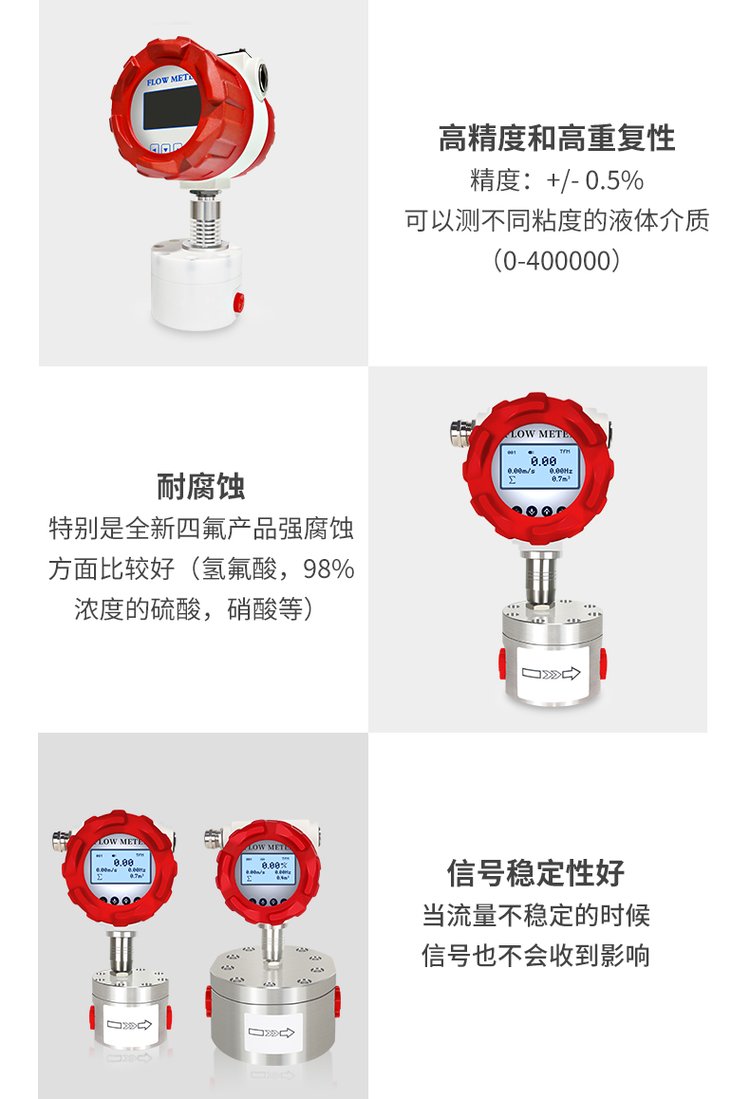

?高精度和高重復性

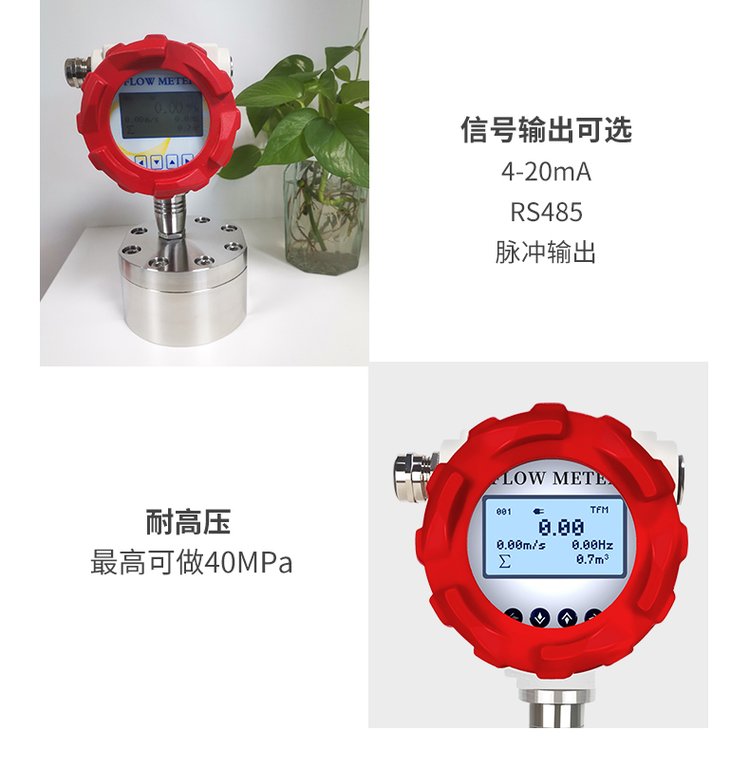

?脈沖輸出/模擬量輸出可選
?量程比寬（1:100）

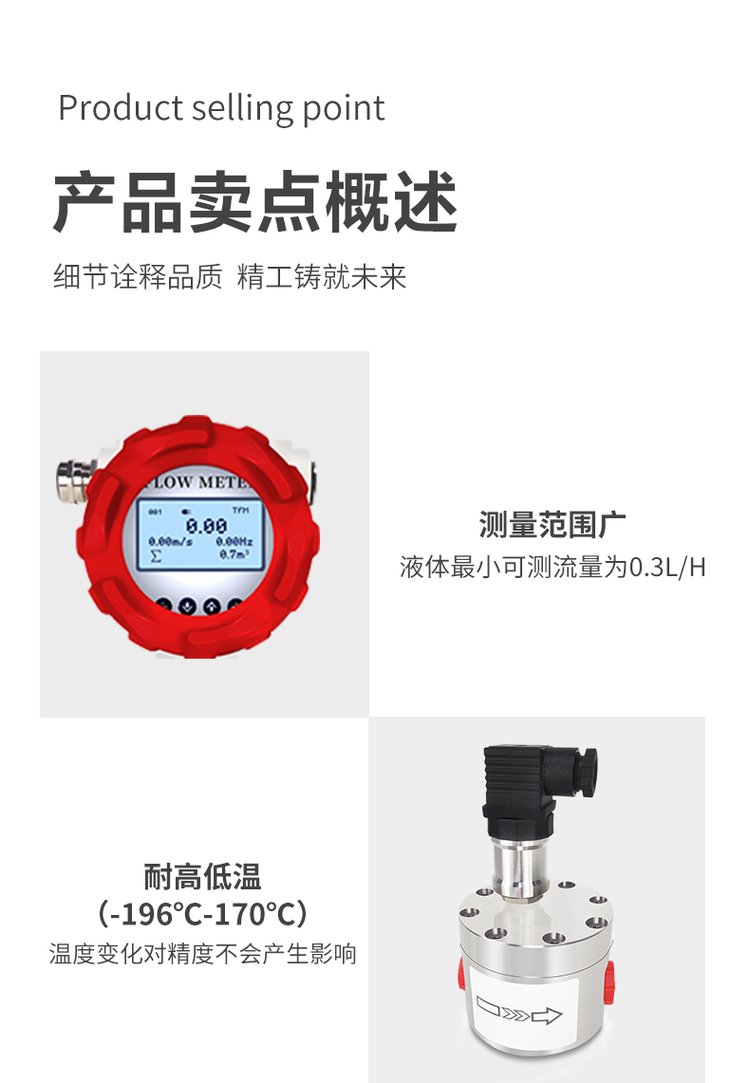

?測量范圍廣
?防腐、抗污能力強（酸堿）
潤滑油流量計應用領域
?樹脂、膠水測量
?液壓油、潤滑油、油脂測量
?燃料油測量
?油墨、瀝青測量
?液氮、冷凍液、溶劑測量
?食用油、魚油及食品灌裝測量
?化工及防腐要求流體測量
?流體定量控制系統
?概述:
液壓油流量計屬于容積式流量變送器一種類型。是高精度測量體積流量的變送器。隨著介質的流動使齒輪嚙合轉動，在流體流動的作用下，儀表進出口兩端形成壓差，不需要供電，一對齒輪自由旋轉，其齒輪間的空腔充滿液體、液體隨著旋轉被排出，測出齒輪的轉數即可知道流經儀表液體、液體的流量．

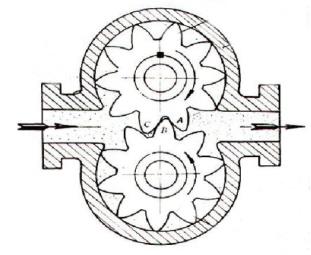

圖1 流體流動示意圖
潤滑油流量計的轉速是通過裝在表殼上的信號放大器里傳感線圈來檢測。信號放大器不與被測量介質相接觸。當變送器齒輪切割由殼體內永久磁石產生的磁力線時，就會引起傳感線圈中的磁通變化。傳感線圈將檢測到的磁通周期變化信號送入前置放大器，對信號進行放大、整形，產生與流速成正比的脈沖信號，送入單位換算與流量積算電路得到并顯示累積流量值,同時亦將脈沖信號送入頻率電流轉換電路，將脈沖信號轉換成模擬電流量，進而指示瞬時流量值。
圓齒輪變送器加工精度高，精密安裝。齒輪的旋轉被非接觸掃描，每一個齒產生一個脈沖，分辨率非常高.圓柱齒輪變送器可測量非常小的流量，定量小體積的液體。

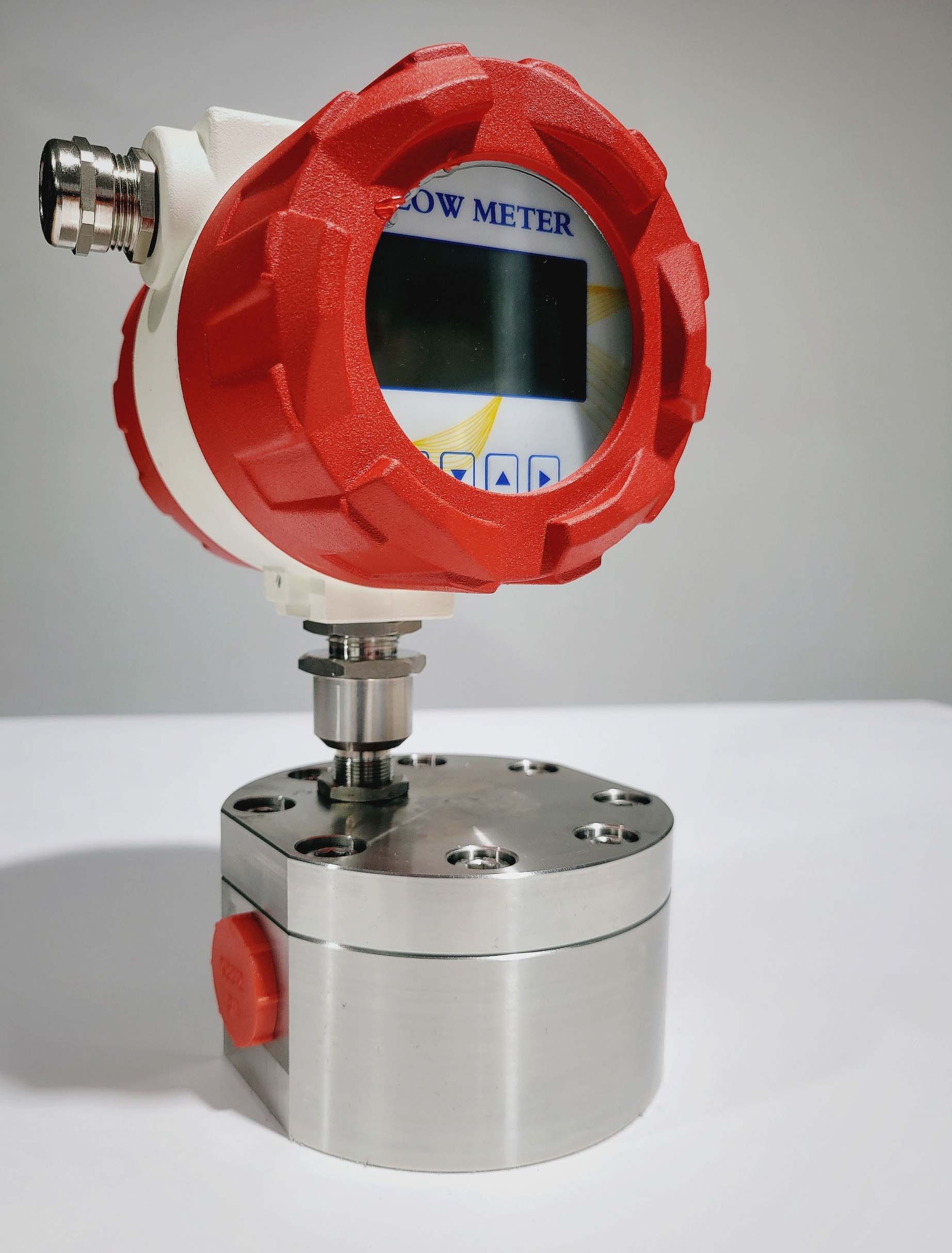

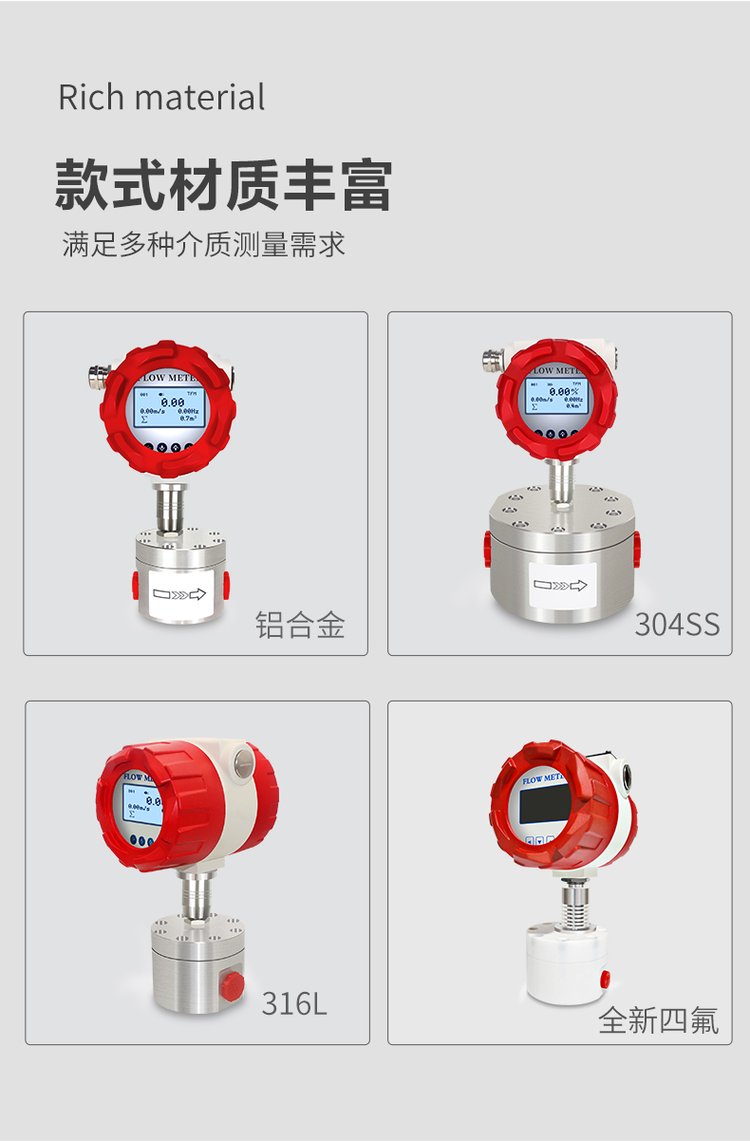

?產品圖示:

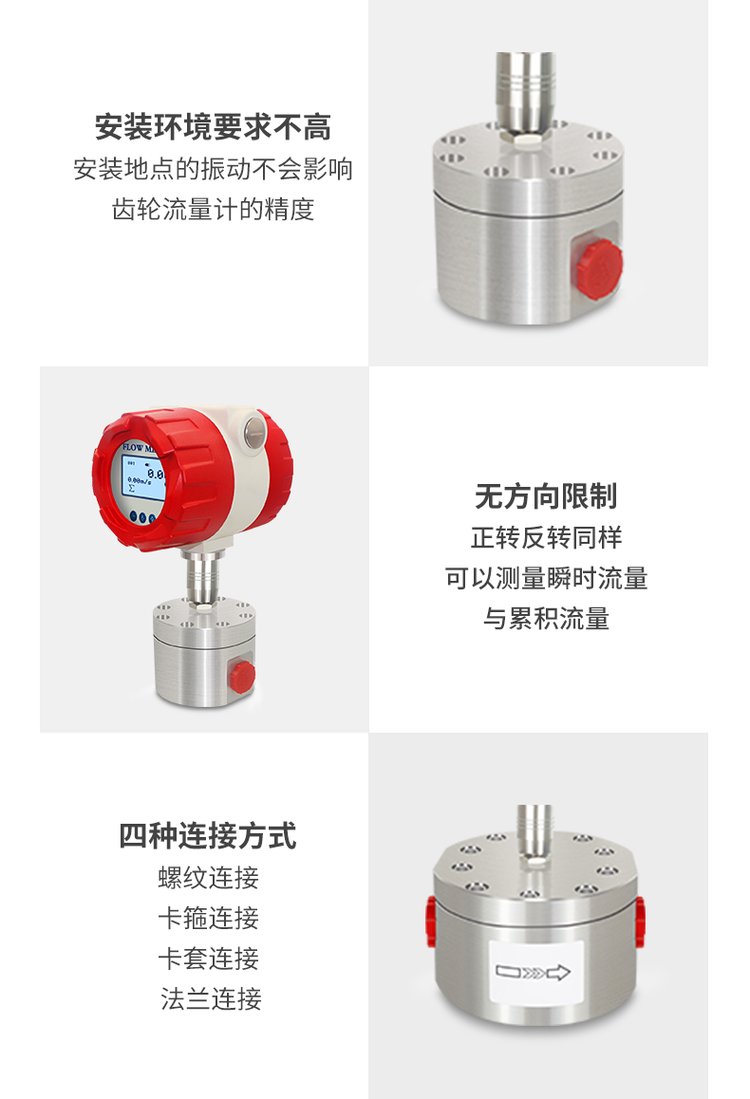

圖片1螺紋連接 圖2 快速卡箍連接 圖片3卡套連接
?計算公式：
齒輪流量計的K系數（流量系數）精確定義了單位流量內每升對應的脈沖數。
應用以下公式：
Q=瞬時流量 升/分鐘
F=輸出脈沖頻率 HZ
K=齒輪流量計的系數 脈沖/分鐘
?特性:
潤滑油流量計是一種新型的容積式流量變送器,用于精密的連續或間斷的測量管道中液體的流量或瞬時流量.
它特別適合于重油.聚乙烯醇.樹脂等粘度較高介質的流量測量.(可測量粘度高達10000Pa.s的流體) 體積小,重量輕,運行時振動噪聲小且運行穩定.還可用于測量小管徑的微小流量的測量.始動流量小，量程比寬，適合用于計量符合變動大的液體流量，計量精度不受壓力和流量變化的影響，性能穩定，壽命長，流通能力大．

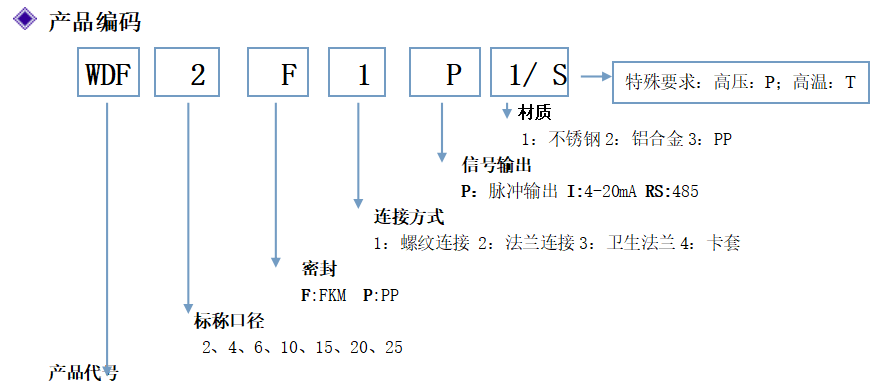

?性能參數

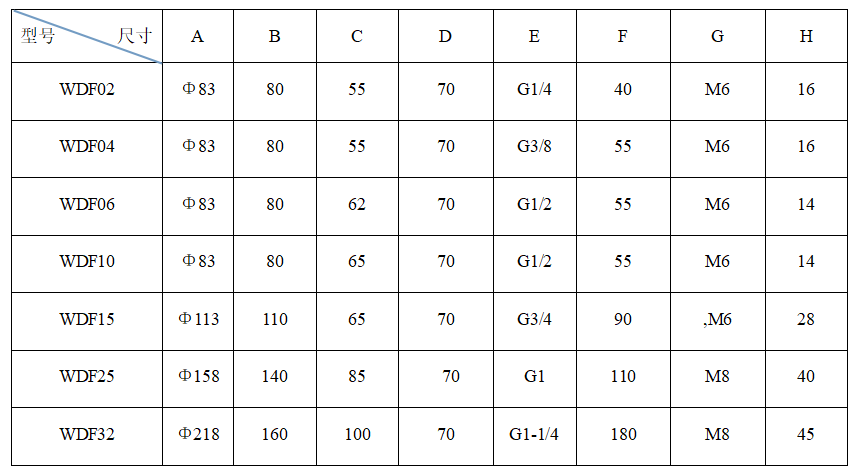

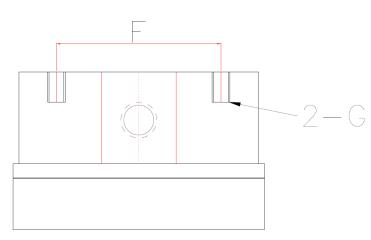

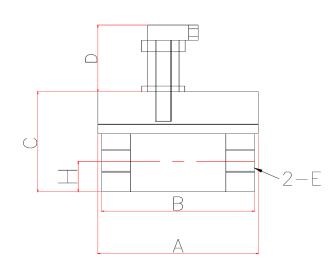

圖5 外形尺寸圖
單位：mm
以上尺寸為標準產品尺寸,有特殊情況,根據客戶現場需求可以進行定制。

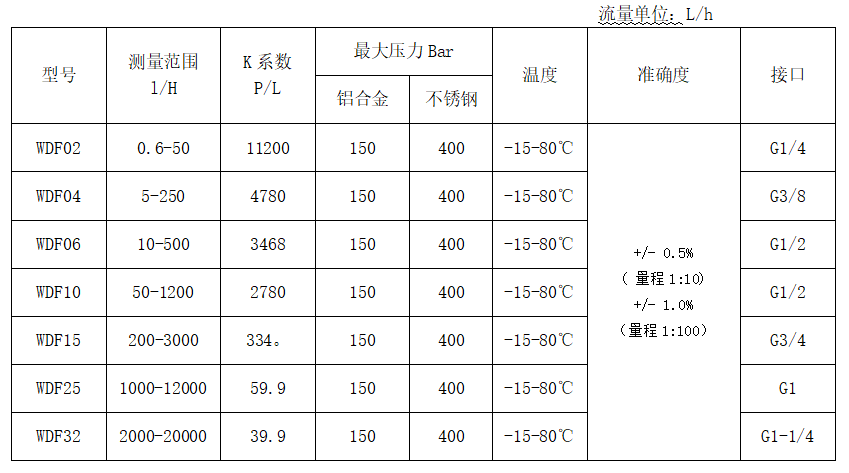

一、表1基本參數表
潤滑油流量計電器安裝及接線圖示：
1)赫思曼脈沖接線方式：（脈沖輸出）：三線制接線方式：棕色：+11V-26V，藍色：GND，黑色：IN；
2)電氣輸出接線端子說明及接線方法：

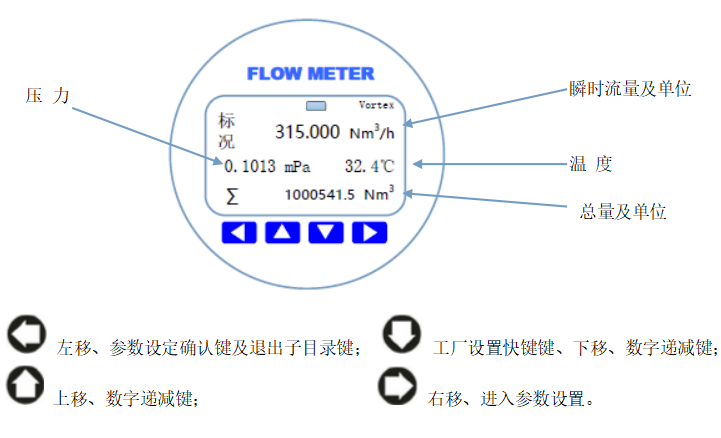

1.1鍵盤定義與顯示
?安裝要求
?變送器現場安裝位置應盡可能避開溫度大、機械振動大、磁場干擾強、腐蝕性強的環境，應選擇易于維護維修的位置安裝。
?變送器一般應水平安裝，必須用螺絲將傳感器牢固安裝在裝配體上。如果必須垂直安裝則液體方向必須向上。液體應充滿管道，不得有氣泡。
?
?變送器的種類附件在安裝時，基中心線應對準管道中心線，連接處的密封墊不可突入液體內
?需要安裝流量調節閥時，必須在傳感器的下游側安裝。
?在新的管道上安裝傳感器時，為避免管路中的雜質進入變送器，建議在變送器上游安裝過濾器。
?為了檢修時不影響液體的正常傳輸，應在變送器的安裝處安裝旁通管路。
?齒輪流量變送器附近的磁場和類似的干擾源可能會影響傳感器拾取信號，變送器與顯示儀表之間的連接應采用帶金屬的屏蔽電纜，傳輸電纜的屏蔽層在顯示儀表端一點接地。
|
