導波雷達物位計在液化氨氣中的使用

公司名稱：山東某化工集團公司（生產液氨，尿素）
現場情況：介質：液化氨氣，量程：10m，法蘭：DN100，現場有磁翻板液位計現場顯示。
分析：液化氨氣屬于易燃易爆介質，有毒，帶腐蝕性，通常采用球形罐存儲，壓力約2.5Mpa，常溫，介電常數?。?.6-1.9），一般帶有導波測量管。
選型：導波雷達物位計，防爆，高壓，標準DN100法蘭
WDLD601-I41AMYNWL=10m

現場問題及原因分析：
問題：現場磁翻板液位計與導波雷達物位計顯示存在固定偏差40cm。
原因：如圖：磁翻板液位計零點與導波雷達物位計零點不在同一個水平面，相差40cm。選型時量程提供錯誤，應該選擇10.4m。

解決：由于現場已生產，帶壓容器，不能將導波雷達物位計拆卸更改，只能將導波雷達。
量程參數改為10.4m。更改后與磁翻板液位計除零位外顯示一致。存在問題，容器內液氨放空后，導波雷達依然顯示40cm，不能歸0。與使用廠家協商，可以接受。

問題2現場儀表經常出現損壞現象。
原因：經檢查，此罐為高壓容器罐，壓力為2.5Mpa，由于導波雷達物位計的導波頭耐壓不夠，導致部分氨氣進入電路板倉，腐蝕接線端子，致使儀表工作不正常。存在爆炸隱患，建議立即更改為耐高壓灌環氧樹脂導波頭。

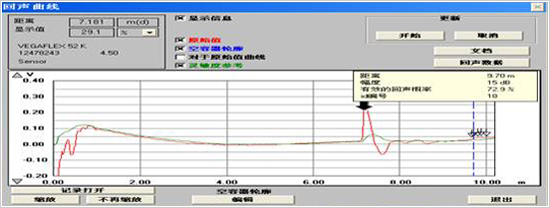

回聲曲線圖

結論：由于測量液化氨氣存在高壓、腐蝕、有毒、揮發、介電常數小等工況，但只要我們選型正確，由回聲曲線圖可知，完全可以滿足現場高精度、可靠測量的需求，而且通過應用該儀表，有效地降低了職工勞動強度，消除了事故隱患，為地面系統的平穩控制提供準確依據和數據。
