WD-XMNA系列PID自整定控制儀
WD-XMNA系列PID自整定控制儀集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量 信號進行數字量顯示控制，使測量值的顯示更為清晰直觀。儀表使用于需要進行高精度測量控制的系統。
主要特點
-
可分別帶有一路PID控制輸出及一路變送器輸出，可適用用種測量控制場合。
-
手/自動無擾動切換，手自狀態下可修改參數。
-
具有多種調節輸出方式（PWM輸出、可控硅觸發輸出、固態續電器輸出及電壓/電流輸出）
WD-XMNA-N系列自整定控制儀型譜表
注：儀表尺寸：160x80x140mm，開孔尺寸：152x76mm，重量：400g
★控制輸出方式
|
選型代碼
|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
輸出方式
|
無無輸出
|
續電器
|
4~20mA
|
0~10mA
|
1-5V
|
0~5V
|
SCR輸出
|
SSR輸出
|
特殊規格
|
SOT輸出
|
SCR-可控硅過零觸發脈沖輸出，SSR-固態續電器控制輸出，SOT-雙向可控硅輸出
★變送輸出方式
|
選型代碼
|
0
|
1
|
2
|
3
|
4
|
5
|
|
輸出方式
|
無無輸出
|
續電器
|
4~20mA
|
0~10mA
|
1-5V
|
0~5V
|

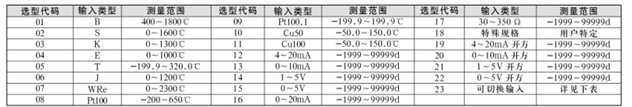

★輸入類型
注：切換輸入只需設定儀表組態參數，詳細情況見“使用說明書”，可切換輸入類型如下：
注同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意。
★報警方式
|
代碼
|
N
|
H
|
L
|
G
|
A
|
B
|
|
報警方式
|
無報警（可省略）
|
上限報警
|
下限報警
|
偏差內報警
|
偏差外報警
|
LBA報警
|
型號舉例：WD-XMNA-H805-21-08-HL-P-W
PID自整定控制儀，通訊方式RS-232、輸出方式續電器輸出，輸入類型為：Pt100，第一報警，第二報警為下限報警，饋電輸出，DC24V供電。橫表。
|
