彎管流量計概述
彎管流量計是利用流體離心力原理測量管道內介質流量，屬差壓式流量測量系統。該流量計由彎管傳感器、智能流量計、差壓變送器及管道閥門組成，它具有測量范圍寬，重現性精度高，無附加壓力損失?，F(xiàn)場維修量小，運行費用低，并可實現溫壓實時補償，可用于測量管道內氣體、蒸汽等各種介質的流量計量。
彎管流量計技術參數
-
測量范圍
管徑：DN15~2000mm
流速：0.3~5.0米∕秒（液體介質）
7~70米∕秒（蒸汽與一般氣體介質）
溫度：0~600℃
壓力：0~16MPa
-
測量精度：系統測量精度1.0級
-
模擬量輸：瞬時流量轉換成模擬信號4~20mA
輸出，多參數數字量串行輸出，供板式打印機使用。
彎管流量計產品特點
◆彎管流量計可耐高溫、高壓，可在潮濕、粉塵、震動等各種惡劣環境中工作。
◆傳感器無插入元件，無附加阻力損失，能耗低，符合節能環保要求；結構簡單，安裝方便，維護量小，是一種非常理想的流量測量儀表。
◆測量介質全面，包括液體（熱水、冷水、油、液氨以及其他液體）、氣體（高爐煤氣、焦爐煤氣、氧氣、空氣、天然氣、乙炔、硫化氫等）與蒸汽。

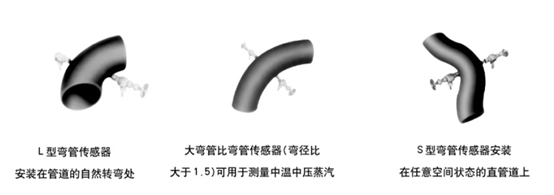

◆測量口徑DN15~2000，管道轉彎處及直管道上均能安裝，安裝直管段要求低，前5D，后2D。
◆測量流速范圍寬，適用于管道內流速為0.2~12m∕s（液體介質）和2~160m∕s（氣體與蒸汽介質）。
P60
◆測量精度可達0.5~1.5級，重復性為0.2%。
◆為方便用戶使用，我公司彎管流量計有一體與分體機構。
◆智能一體彎管流量計，采用先進的電路設計，功能強大，微功耗，大屏幕液晶屏顯示流量信息，內部先進存儲器保證數據安全。
◆一體化彎管流量計系統，可以使用電池供電與外24VDC供電，輸出4~20mA，脈沖信號，有Hart協議。
|
WDG
|
彎管流量計
|
|
公稱通徑
|
-XXX
|
100表示DN100
|
|
結構形式
|
Z
|
智能一體化
|
|
L
|
分體式
|
|
測量介質
|
1
|
液體
|
|
2
|
氣體
|
|
3
|
蒸汽
|
|
本體形式
|
1
|
管道直接焊接
|
|
2
|
法蘭連接
|
|
管道靜壓
|
A
|
0~0.6MPa
|
|
B
|
0~1.0MPa
|
|
C
|
0~1.6MPa
|
|
D
|
0~2.5MPa
|
|
E
|
0~4.0MPa
|
|
F
|
0~6.3MPa
|
|
G
|
0~10MPa
|
|
H
|
0~16MPa
|
|
I
|
0~25MPa
|
|
J
|
0~40MPa
|
|
工藝條件
|
0
|
普通
|
|
1
|
防腐
|
|
2
|
高溫
|
|
3
|
防爆
|
|
加工方式
|
J
|
機加
|
|
T
|
推制
|
|
補償方式
|
O
|
無補償
|
|
P
|
單壓力補償
|
|
T
|
單溫度補償
|
|
Q
|
壓力、溫度全補償
|
|
一體化信號輸出
|
0
|
無
|
|
1
|
4~20mA
|
|
2
|
脈沖
|
|
3
|
Hart
|
|
一體化供電方式
|
0
|
內部電池供電
|
|
1
|
電池與24VDC雙選擇供電
|
|
2
|
外24VDC供電
|
提供管道內外徑，提供管道材質。
彎管流量計典型應用：液體：熱水、冷水、輕質油、化工液體；氣體：高爐煤氣、焦爐煤氣、混合煤氣；過熱蒸汽、飽和蒸汽、壓縮空氣、天然氣、液化氣、火炬氣
|
