多孔孔板概述
多孔孔板（又稱平衡流量計）是按國標GB2624在標準孔板和流動調整器的基礎上研發的一種新型節流式流量傳感器。多孔孔板用于安裝在各種擾動的下游，以最短的直管段敷設提供卓越的性能。
多孔孔板測量原理
多孔孔板是也一種差壓式流量儀表，其工作原理與其他差壓式流量計一樣，都是基于密封管道中的能量轉換原理：在理想流體的情況下管道中的流量與差壓的平方根成正比；用測出差壓值根據伯努利方程即可計算出管道中的流量。多孔孔板流量傳感器是一個多孔的圓盤節流整流器，安裝在管道的截面上，當流體穿過圓盤的整流孔時，流體將被平衡整流，渦流被最小化，形成近似理想流體，通過取壓裝置，可獲得穩定的差壓信號，根據伯努利方程計算出體積流量、質量流量。

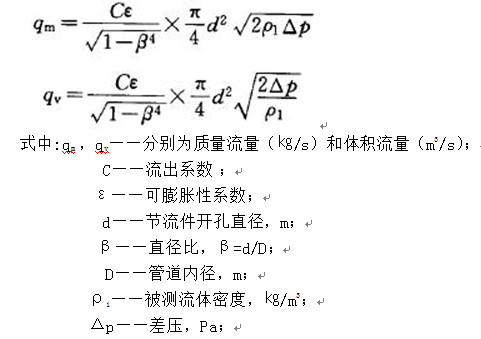

多孔孔板流量計算公式：
三、多孔孔板特點
1、測量精度高 由于多孔孔板流量傳感器具有多孔對稱結構特點，能對流場進行平衡整流，降低了渦流、振動和信號噪聲，流場穩定性大大提高，使線性度比傳統節流裝置提升了5～10倍。

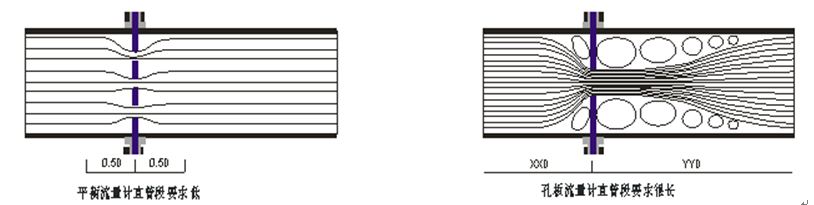

2、直管段要求短 多孔孔板流量傳感器能將流場整流穩定、且壓力恢復比傳統節流裝置快2倍，大大縮短了對直管段的要求。一般情況下直管段要求為前2D、后2D，從而省去大量直管段，尤其是特殊昂貴的材料的管道。
3、量程比寬 多孔孔板流量計正常情況下量程比為15:1，選擇合適的參數可以做到30:1.多孔孔板流量計的β值范圍為0.25～0.90。
4、永久壓力損失低 多孔孔板流量計多孔對稱的平衡設計，減少了渦流的形成和紊流的摩擦，降低了動能的損失；在產生同樣差壓值情況下，永久壓力損失約為傳統節流裝置的1/3，節省了相當大的運行成本，是一種節能型儀表。
5、耐臟污不易堵 多孔孔板流量計多孔對稱的設計，減少了渦流的形成和紊流的摩擦，降低流場死區，保證臟污介質順利通過函數孔，因此多孔孔板流量計可用于測量各種臟污介質，如焦爐煤氣、高爐煤氣、渣油、回煉油、水煤漿等等。
6、適用范圍廣 多孔孔板流量計測量范圍極廣，可測量各種氣體、液體、蒸汽；流體條件可以從深低溫到超臨界狀態，過程溫度最高達850℃，最大工作壓力可達42MPa。
7、一體化結構易于使用、檢驗和排除故障。
四、多孔孔板主要技術參數
-
管道尺寸：15 ≤DN≤ 1200 mm
-
公稱壓力：PN≤42Mpa
-
工作溫度：-50℃≤t≤550℃
-
量程比：1：10，1：15
-
精度等級：0.5級，1級，1.5級
-
參照標準：GB/T2624-2006、JJG640-94及流量測量節流裝置設計手冊
-
連接方式：法蘭連接、焊接、螺紋連接
五、多孔孔板結構形式

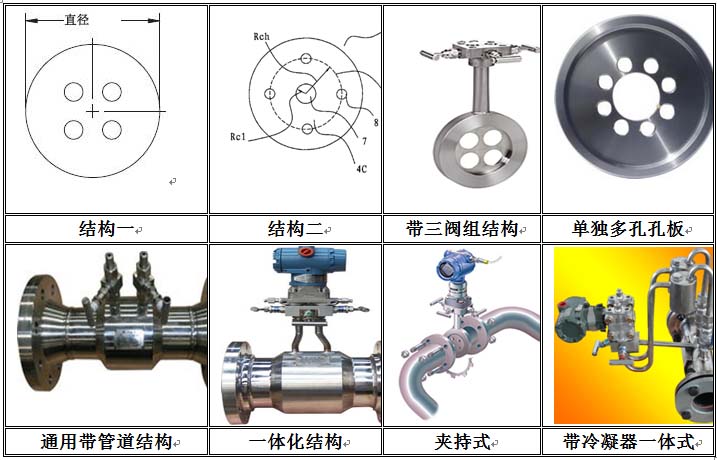

多孔孔板按其開孔個數分為：四孔式、多孔式。按其安裝方式又分為：通用型、夾持型一體化式等結構。具體形式見下表：
六、多孔孔板型號標記方法：WD-BKD-DN□ 多孔孔板
WD——基本型號；-BKD——多孔孔板
DN□——公稱通徑（㎜）例如DN200，為公稱通徑200㎜。
|
