超聲波泥位計概述：

超聲波泥位計專為污水處理工藝中污泥界面位置的連續在線監測而設計。儀器利用可靠的超聲波回波檢測原理，檢測出傳感器探頭與污泥界面的距離和底面的距離，實現了0~12米污泥厚度變化實時監測和相關工藝過程的控制，從而優化排泥控制和加藥控制，防止出水惡化，避免污泥脫氮和分解，優化工藝控制流程。超聲波污泥濃度計采用超聲波衰減的方式測量沉淀池內或管道內污泥的濃度。它可以在線監視污泥濃度的變化，同時可以自動記錄設定時間內的污泥濃度變化曲線，還可以通過設定輸出繼電器的觸發值來直接進行工藝控制。

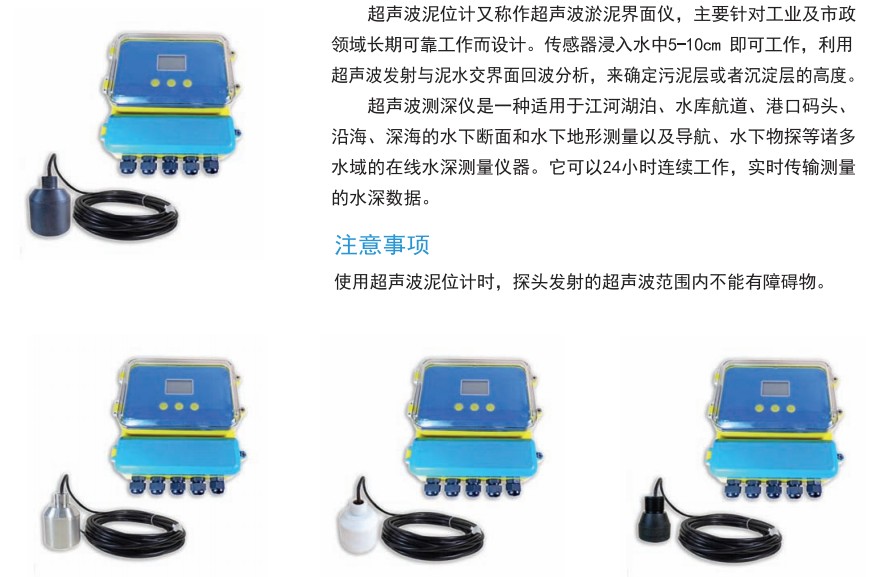

超聲波泥位計介紹：

超聲波泥位計性能特點：

● 浸沒式傳感器和管道式傳感器適用于各種類型的污泥濃度測量。

● 測量結果以LCD數字顯示和棒圖顯示，單位為%或g/L可選。

● 可選2點或3點標定，測量精度高。

● 輸出電流值(4mA～20mA)與測量濃度值成比例。

● 可以現場校準4mA或20mA輸出電流以方便與遠程顯示儀表顯示一致。

● 用戶可以自由設定2個固態繼電器的觸發值。

● 用戶可以設定故障報警電流輸出值。

● 中文菜單，操作簡便。

● 設定參數存貯在EEPROM，斷電也能長期保持。

● 顯示實時時鐘，可以設定時間間隔自動記錄濃度變化趨勢線。

● 可選現場總線接口。

超聲波泥位計應用領域：

適用于沉淀池泥層厚度的監測和控制。

  本產品已經成功應用于給水廠、城市污水廠、工業漿料、沉淀池、初沉池、二沉池、濃縮池、洗煤廠、沉淀池電力、灰漿沉淀池等多個領域。

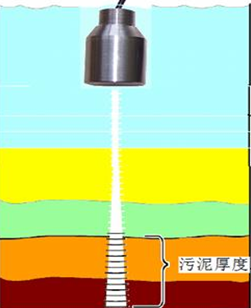

超聲波泥位計原理

超聲波泥水界面儀是用超聲波原理，計算超聲波從發射到返回探頭的時間，儀器可以計算出污泥層的高度和厚度。有效的掌握污泥沉淀特性，對污泥的回流量進行準確的控制。讓操作人員對優化污泥循環量，補償廢水的日常波動，修正非正常狀態值，監測預濃縮池內的分離層做出實時的評價。傳感器發出超聲波遇到泥層會反射，測出發射波和發射波之間的時間，就可以得出傳感器到泥層的距離H；傳感器到池子底面的距離是用戶設置的L；這樣就可以得到泥層的厚度d=L-H 。

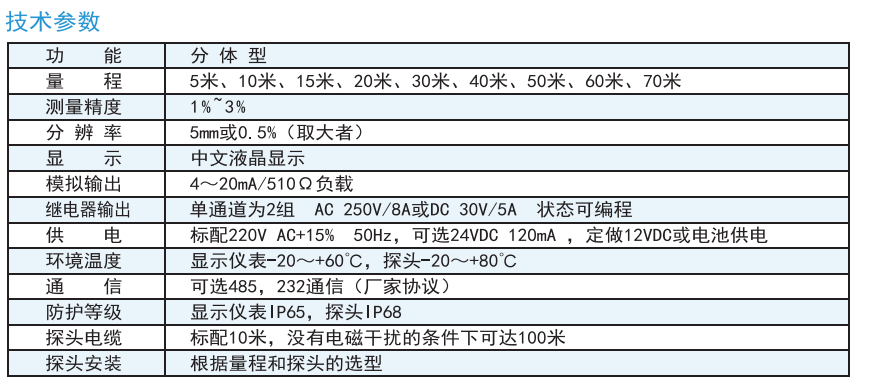

超聲波泥位計技術參數

測量范圍： 0.5~20m

顯示方式：LCD液晶顯示

分辨率：3mm

精確度：±1.0%FS

重復性： ±1.0%FS

功 率：≤10W

模擬輸出：4~20mA（負載750歐姆）

開關輸出：2個繼電器（220VAC/5A）

供電電源：AC220V±10%、24VDC/10W

材 質：316不銹鋼、PVC

線 纜：屏蔽線纜10m

外形尺寸：φ63×87mm

介質壓力：≤10bar

信號線纜： 標配10m（可延長）

防護等級：IP68

介質溫度：-20~80℃（傳感器工作溫度）
